Referenzprojekt · Automotive

Prozessleitsystem Farbsortierspeicher und Zuführspeicher PVC

Webbasiertes Prozessleitsystem für eine 4-etagige Karossenspeicheranlage bei AUDI Ingolstadt — mit Perlenkettensortierung, Farbblockbildung und OPC-UA-Anbindung.

Projektübersicht

Die Anlage

Die Anlage umfasst 4 Ebenen zur Speicherung und Sortierung von Karossen, die der Lackiererei zugeführt werden sollen. Mittelpunkt ist ein regelbasiertes Prozessleitsystem, das Abrissfreiheit, Sortierung nach Perlenkette und Farbblockbildung sicherstellt.

🏗️

4 Ebenen

Speicherung und Sortierung von Karossen über 4 Anlagenebenen.

⛓️

Perlenkettensteuerung

Abrissfreie Sortierung nach Perlenkette mit Farbblockbildung.

📋

Regelbasiertes System

Hochflexible Administration von Materialflussregeln über eine generische Regelmaschine.

🔌

OPC UA

Anbindung der Anlagensteuerungen sowie Umsysteme über OPC UA und Siemens Cloud Connectoren.

Skillworks FSS PLS im AUDI Leitstand Ingolstadt

Leitstand

Echtzeit-Übersicht im Leitstand

Das webbasierte PLS läuft vollständig im Browser des AUDI-Leitstands in Ingolstadt. Auf der Videowand sind alle Ebenen des Farbsortierspeichers sowie der zugehörigen Systeme in Echtzeit sichtbar — mit Live-Krossennummern, Zuständen und Materialfluss.

Bediener gewinnen sofort einen vollständigen Überblick über den aktuellen Anlagenstatus ohne separate Softwareinstallation.

Vollständige Anzigevisualisierung im Browser
Live-Karossen-IDs und Anlagenzustände
FSS 480, FSS 380, FSS 280 und ZFS PVC auf einer Oberfläche
Echtzeit-Update ohne Page-Reload

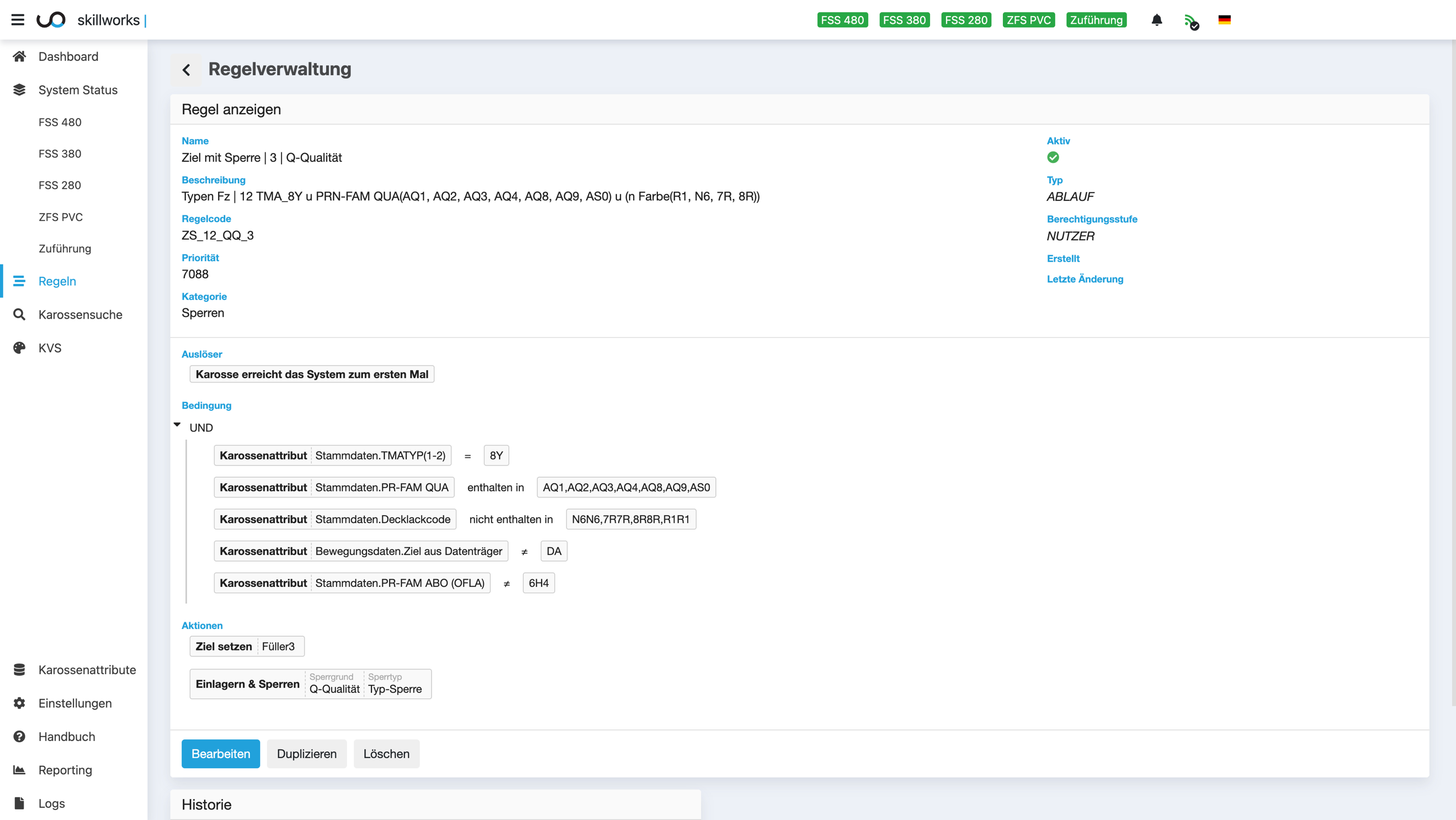

Regelbasierte Materialflusssteuerung — flexibel konfigurierbar

Regelwerk

Generisches Materialfluss-Regelwerk

Das Herzstück des PLS ist ein hochflexibles Regelwerk zur Materialflusssteuerung. Regeln können vom Kunden selbst administriert werden — ohne Programmierkenntnisse. Der generische Ansatz erlaubt eine hohe Flexibilität bei sich ändernden Produktionsanforderungen.

Visuelle Regeladministration durch Fachpersonal
Bedingungen auf Basis von Karossenstammdaten
Typen: Ablauf-Regeln und gesperrte Fahrzeuge
Berechtigungsstufen für verschiedene Benutzerrollen

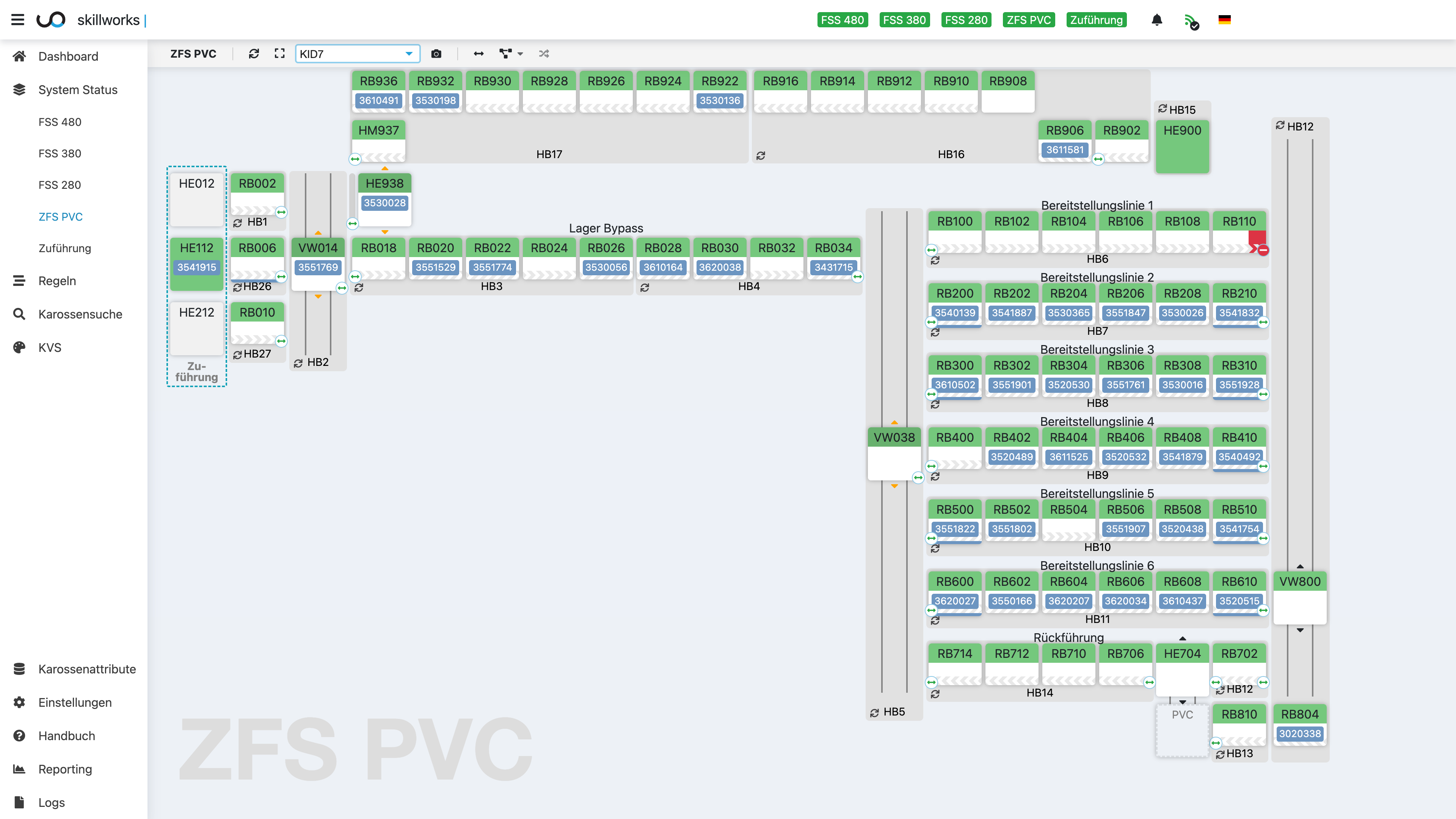

Web Anlagenlayout ZFS PVC mit Live-Karossennummern

Webbasiertes Anlagenlayout ZFS PVC mit Live-Karossennummern

Anlagenvisualisierung

Ebenenweise Anlagenansicht

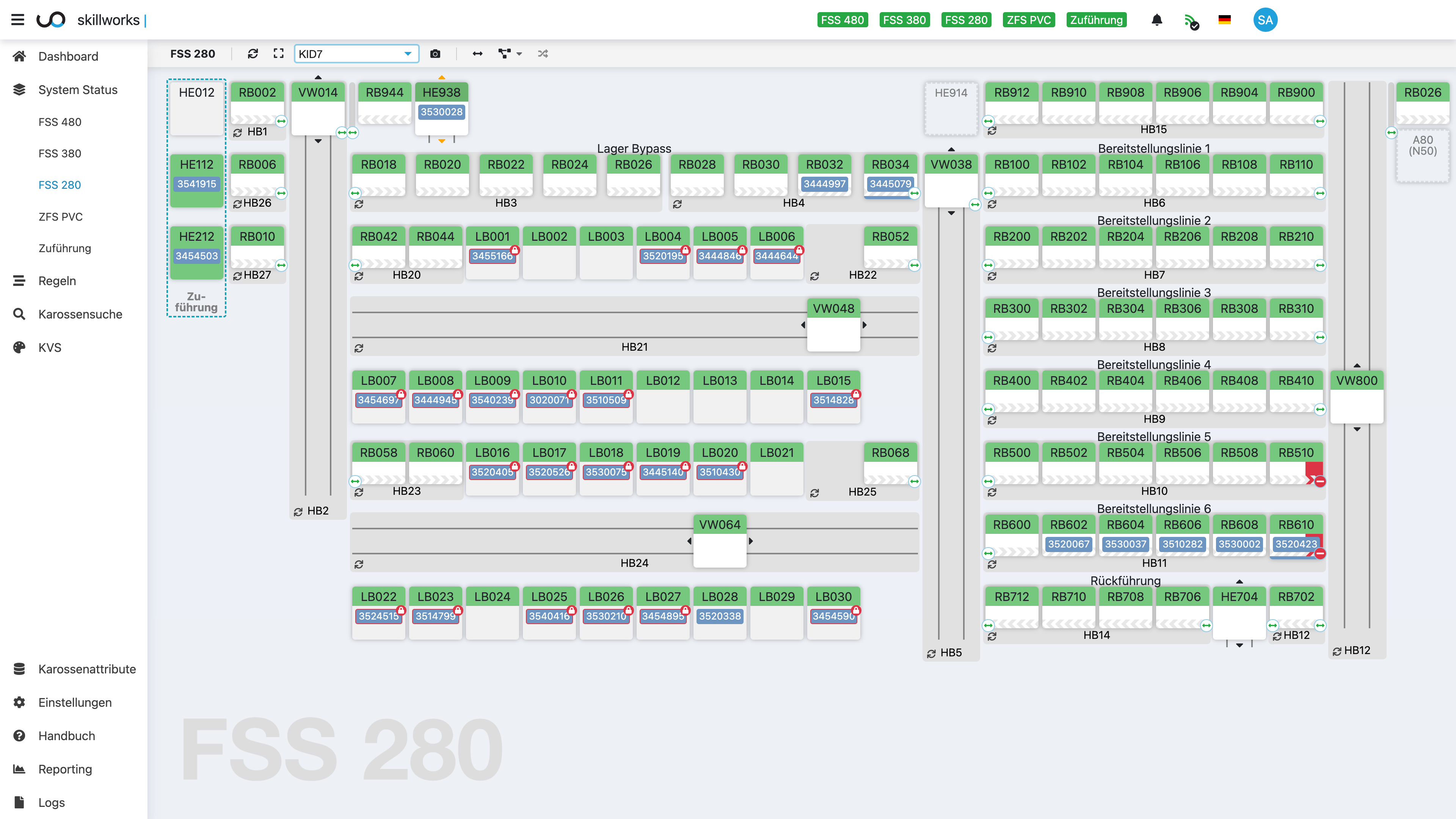

Jede Ebene der Anlage — ZFS PVC (Ebene 1), FSS-Ebenen und Zuführung — ist als interaktives Weblayout verfügbar. Karossennummern, Bereitstellungslinien und Verfahrwagen-Positionen werden in Echtzeit dargestellt.

Separate Ansicht je Anlagenebene
Echtzeit-Karossennummern direkt auf der Förderanlage
Bereitstellungslinien HB1–HB14 mit Besetzungsanzeige
Wechsel zwischen Ebenen per Klick

Administration Karossenstammdaten — direkt im Browser

Stammdaten

Karossenstammdaten-Administration

Um Karosseneigenschaften in den Regeldefinitionen verwenden zu können, wurde eine flexible Administration der Eigenschaften bereitgestellt. Die Stammdatenverwaltung ist an das interne System des Kunden angebunden — Änderungen werden automatisch synchronisiert.

Flexible Karosseneigenschaften für die Regelmaschine
Automatische Synchronisation mit Kundensystemen
Vollständig webbasiert, keine lokale Installation

Technologie-Stack

Eingesetzte Technologien

Das Prozessleitsystem basiert auf einem modernen, containerisierten Linux-Stack — für robuste 24/7-Verfügbarkeit in industriellen Umgebungen.

Infrastruktur

Linux · Docker · NGINX · Tomcat · keepalived

Backend

Java · Spring · PostgreSQL · ActiveMQ · REST

Frontend

AngularJS · webbasierte Leitstandsanwendung

Monitoring

Grafana · Kibana · Prometheus

Schnittstellen

OPC UA (FSS-Ebenen) · Siemens Cloud Connector · REST
